Ako fungujú tepelné čerpadlá voda-voda

Všetky tepelné čerpadlá pracujú na princípe odoberania nízkopotenciálneho tepla z okolitého zdroja (vzduch / voda /zem) a jeho odovzdávania druhej, vykurovacej látke. Aj niekoľkostupňový rozdiel teploty zdroja predstavuje veľké množstvo ekologickej energie na vykurovanie alebo chladenie. Jedným z možných tepelných zdrojov z okolia môže byť aj voda, najčastejšie podzemná voda. Tepelné čerpadlá na princípe voda-voda majú svoje špecifiká a nesporné výhody a pre niektoré domácnosti či budovy môžu byť najekonomickejším riešením vykurovania alebo chladenia.

Princíp fungovania tepelného čerpadla voda-voda

Existuje niekoľko rôznych systémov konštrukcie tepelných čerpadiel voda-voda. Základom je však vždy vodný zdroj. Voda z neho prichádza cez primárny okruh do kontaktu s chladnejšou chladiacou kvapalinou, ktorá si odoberie potrebné teplo z tejto vody a odparí sa. Následne už postup iste poznáte... prichádza ku kompresii, teda kompresor tieto pary chladiva svojou prácou stlačí a zvýši ich tlak a najmä teplotu. Tieto horúce pary cez kondenzátor odovzdajú potrebné teplo chladnejšej vykurovacej vode a následne prichádza ku expanzii, teda otvoreniu EEV (elektronického expanzného ventilu), a dochádza k poklesu tlaku a teploty chladiva a zmeny jeho skupenstva z plynného na tekuté.

Podzemná voda, z ktorej je odoberané teplo do vnútornej jednotky čerpadla môže pochádzať z ľubovoľného zdroja v blízkosti obydlia, ako napr. studňa, jazero, či rieka. Najčastejšie je však využívaná a odporúčaná vŕtaná studňa, kde ponorné čerpadlo čerpá podzemnú vodu cez primárny okruh do primárneho výmenníka vnútornej jednotky. Dôležitá je dostatočná teplota vody a výdatnosť studne (v L za sek.), aby pri mrazivých teplotách nedošlo k výpadkom. Medzi bezkonkurenčnú výhodu radíme to, že podzemná voda si teplotu udržiava stabilne celoročne cca medzi 8-14 °C. Platí úmera, čím vyššia teplota zdrojovej vody, tým vyššia celková účinnosť čerpadla. Voda prúdi v primárnom okruhu z čerpacej studne do výmenníka, kde odovzdá teplo chladivu a následné sa vracia bez zmeny skupenstva alebo kvality do vsakovacieho vrtu.

Slovensko má mimoriadne vhodné podmienky na väčšine nášho územia. Špeciálne lokality povodia riek Váh a Dunaj, územie Podunajskej nížiny, Považie, Pohronie, kraje Bratislava, Trnava, Trenčín alebo i východ a okolie riek Torysa, Laborec.

celonerezové ponorné čerpadlo do vrtu

Teplo získané chladivom z podzemnej vody je následne použité na ohrev vykurovacej vody. Tento proces sa deje za pomoci práce kompresora a kondenzátora. Kompresor zmenou tlaku a teploty mení zmes na horúce pary, ktoré cez sekundárny výmenník - kondenzátor - odovzdá tepelnú energiu vykurovacej vode, ktorá cirkuluje v podlahovom vykurovaní alebo radiátoroch.

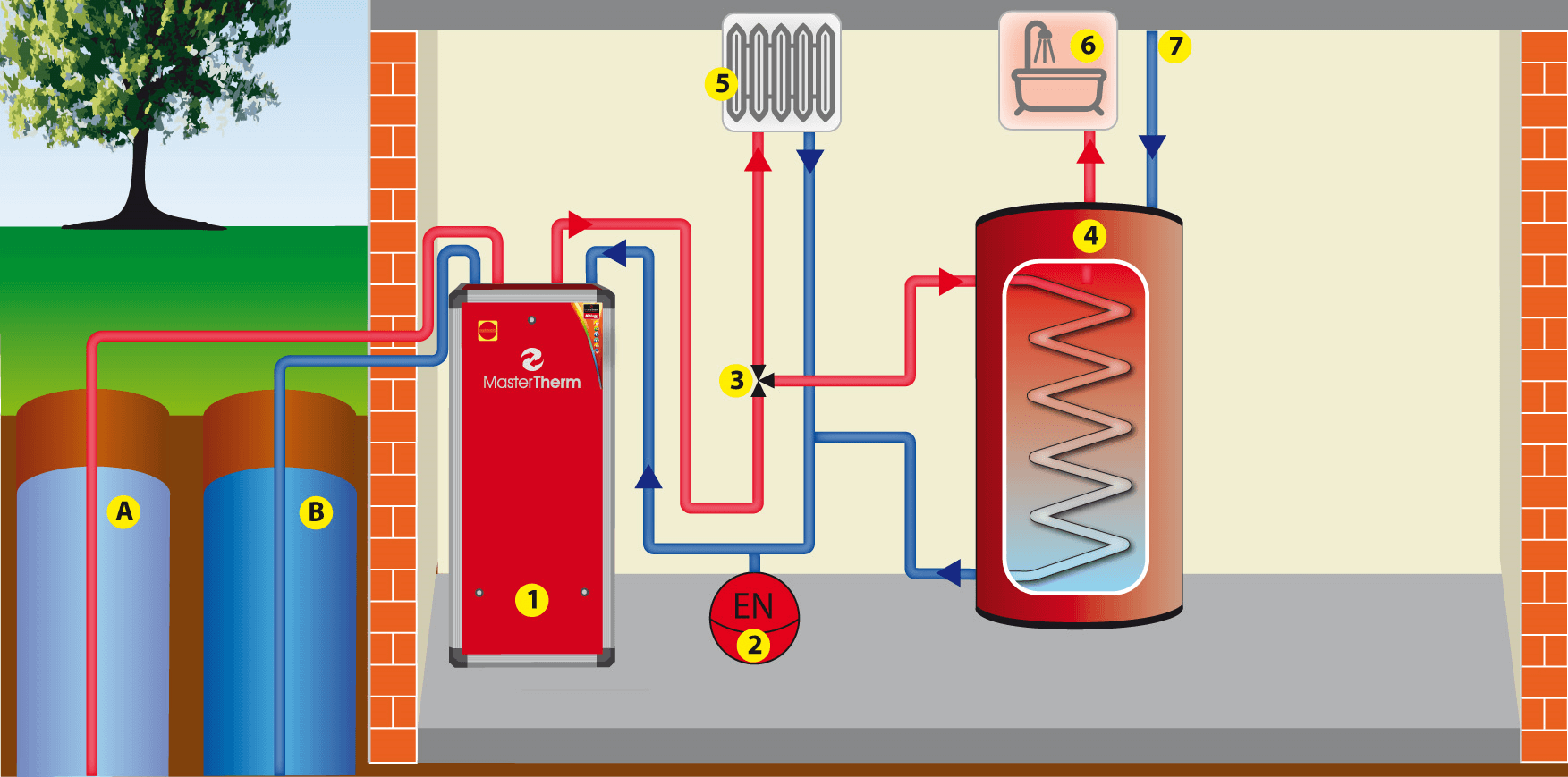

Princíp tepelného čerpadla voda-voda
1 - tepelné čerpadlo Aquamaster Inverter, 2 - expanzná nádoba, 3 - 3-CV (trojcestný ventil), 4 – bojler s TÚV, 5 – vykurovací systém: podlahové vykurovanie alebo radiátory, 6 – prívod TÚV do rozvodu domu, 7 – prívod obecnej vody k ohrevu do bojlera, A – čerpacia studňa, B – vsakovacia studňa

Prečo sú tepelné čerpadlá voda-voda výhodné a účinné?

Veľkou devízou čerpadiel voda-voda je ich vysoká efektivita - koeficient výkonu COP sa pohybuje okolo čísla 6,5 až 7,3, čo je podstatne vyššie, než v prípade čerpadiel vzduch-voda a zem-voda, kde sú bežné hodnoty okolo čísla 4-5 v závislosti na modeloch. To znamená, že na 1 jednotku energie spotrebovanej výmenníkom a kompresorom získa tepelné čerpadlo voda-voda cca 6-7 jednotiek lacnej energie na vykurovanie alebo chladenie. Druhou výhodou sú relatívne nízke náklady na inštaláciu, keďže výkopové práce sú síce nutné, no nie sú až také komplikované, ako pri čerpadlách zem-voda. Hĺbka výkopu pre prívod vody sa odporúča v nezámrznej hĺbke cca 80 cm a šírka 30 cm. Tieto čerpadlá oplývajú aj mimoriadne stabilným výkonom - pri správnej konštrukcii sa teplota vodného zdroja nemení, takže vykurovanie je rovnako účinné aj pri veľmi nízkych mrazivých teplotách.

Medzi ďalšie výhody zaraďujeme

  • maximálne tichá prevádzka. Absencia vonkajšej jednotky ako pri vzduch-voda
  • veľmi dlhá životnosť bežne cez 25 rokov
  • vysoká efektivita prevádzky, SCOP od 6 do 7,30!
  • lacný a 100%-ne ekologický zdroj tepelnej energie
  • modely AquaMaster ako jediné na trhu používajú špeciálny koaxiálny výmenník tepla, ktorý sa nezanáša vodným kameňom! Konkurencia používa klasické doskové výmenníky, ktoré treba pravideľne čistiť. V prípade prasknutia doskového výmenníka sa jedná o nákladnú opravu rádovo v tisíckach eur!
  • vrt, resp. studňu možno využiť i na čerpanie vody na závlahu pozemku alebo aj ako vodu do domácnosti, napr. WC, práčka a pod.
  • prevádzka možná ako s podlahovým kúrením tak i s radiátormi
tepelné čerpadlo voda-voda AquaMaster

Kde sú však pozitíva, sú aj negatíva. Tým najvýznamnejším je nutnosť správnej lokality - ide najmä o blízky vodný zdroj, ktorý musí byť vhodný na prevádzku čerpadla (stála teplota a výdatnosť vrtu, prípadne nadzemného zdroja). Ak nie sú podmienky vhodné, čerpadlo voda-voda nemá zmysel inštalovať. Preto je nutná konzultácia s expertom, ktorý dokáže posúdiť podmienky lokality. Taktiež sa posudzuje vhodné chemické zloženie vody, aby nedošlo k poškodeniu systému. Neodporúča sa inštalácia pri veľmi železitej alebo mangánovej vode, môže dôjsť k upchatiu ponorného čerpadla i zaneseniu samotnej vnútornej jednotky. Pred inštaláciou odporúčame odpieskovať a odkaliť zdrojovú studňu. Ak je však lokalita vhodná, predstavujú čerpadlá voda-voda spoľahlivú a účinnú možnosť vykurovania alebo chladenia.

V ponuke máme špičkové modely voda-voda rady Aquamaster s prevádzkou on/off i pokročilou inverterovou technológiou prevádzky kompresora.
